Transformátory napětí jsou v souladu s normami GB20840.3-2013 a IEC60044-2
Jmenovitá izolační úroveň: 40,5/95/185 kV
Třída znečištění:classll
Jmenovitá frekvence: 50Hz nebo 60Hz
Účiník zátěže:cosφ=0.8(zpoždění)
Ze skupiny připojených transformátorů označené 1/1/1-12-12, tři jednofázové vinutí voltace skupiny připojení transformátoru pro YO/YO/△-12-11 (vinutí zbytkového napětí je připojeno k otevřenému trojúhelníku).

Ostatní technický parameter jsou jako následuje:

Jmenovitý poměr napětí (kV)	Jmenovitý sekundární výstup (VA)							Max.výstup (VA)	Jmenovitá izolace hladina (kV)
	0.2	0.5	1 úroveň	3 úroveň	0.2/0.2	0.5/0.5	6P(3P)
					0.2/0.5
	120	300	500	800	/	/	150	1000	40.5/95/200
\|	/	/	/	/	60/60	150/150	150	500/500
					75/75

Celkový rozměrový výkres

product-561-660

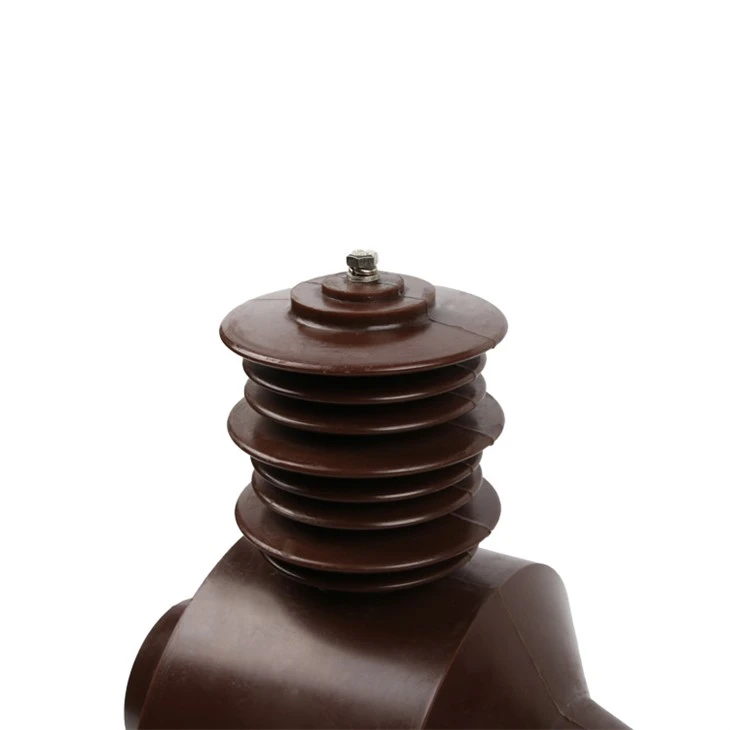

JDZX{{0}} je vnitřní transformátor potenciálu (napětí) struktury z epoxidové pryskyřice pro plně vakuové lití a jeho povrchová povrchová povrchová vzdálenost je větší než 25 mm/kVe. Magnetický materiál je obklopen vysoce magnetickými plechy z křemíkové oceli a žíhán. Pokud je v systému použit napěťový transformátor JDZX{2}}, je zapojen do Yo/Yo/C kabeláže. Pro každou skupinu jsou potřeba tři jednotky. Každý transformátor má dvě sady sekundárních vinutí, z nichž jedno má úroveň {{10}}.2 (1a-1n) pro měření. Druhá sada se používá jako pomocné vinutí (da-dn) a třícestné zapojení je otevřený trojúhelník pro ochranu uzemnění. Pokud je v systému použit napěťový transformátor JDZXF{9}}, je zapojen do vedení Yo/Yo/Yo/C. Pro každou skupinu jsou potřeba tři jednotky. Každý transformátor má tři sady sekundárních vinutí, z nichž jedno má 0,2 úrovně (1a-1n) pro měření. Druhá sada je 0,5 úrovně (2a-2n) pro monitorování. Druhá skupina se používá jako pomocné vinutí (da-do) a tři jednotky jsou spojeny do otevřeného trojúhelníku pro ochranu uzemnění. Měření, monitorování a ochrana jsou oddělené a vzájemně se neovlivňují, takže jejich použití je bezpečné a spolehlivé.

Klíčová vlastnost

Design & Konstrukce:

Odlévání epoxidové pryskyřice:Zajišťuje vysokou mechanickou pevnost, vynikající izolační vlastnosti a odolnost proti vlhkosti a prachu.
Kompaktní konstrukce:Navrženo pro snadnou instalaci ve stísněných vnitřních prostorech.

Výkon:

Přesnost:Obvykle nabízí vysokou přesnost měření, často dosahující až třídy {{0}}.2 nebo 0,5, vhodné pro účely měření i ochrany.
Tepelná stabilita:Odolává tepelnému namáhání při zkratu.

Bezpečnost:

Izolace:Vysoce kvalitní izolační materiály a provedení minimalizují riziko elektrických poruch.
Ochranné vlastnosti:Vybaveno pro zvládnutí přepětí a zabránění potenciálnímu poškození připojeného zařízení.

Aplikace

Měření:Přesné měření napětí pro účely účtování a monitorování.
Ochrana:Poskytuje spolehlivé údaje o napětí pro ochranná relé pro zajištění bezpečnosti systému.
Řídící systémy:Integrovaný do zpětnovazebních smyček pro regulaci napětí a řízení v energetických systémech.

Technické specifikace

Jmenovité primární napětí:Až 35 kV.
Jmenovité sekundární napětí:Standardní sekundární napětí, typicky 100V nebo 110V, v závislosti na požadavcích systému.
Třída přesnosti:{{0}}.2, 0,5 pro měření; 3P nebo 6P pro ochranu.
Tepelná zátěž:Navrženo pro zvládnutí specifikovaných tepelných zátěží bez kompromisů v přesnosti.

Podmínky prostředí

Účiník:CosФ=0.8(zpoždění);
Stupeň ochrany proti znečištění: Třída II
Okolní teplota:-5 stupeň +40 stupeň, denní průměrná teplota ne více než 30 stupňů
Nadmořská výška: 1000 m nebo méně
Okolní vlhkost: méně než nebo rovna 75 %

Instalace a údržba

JDZX9-35 je navržen pro vnitřní prostředí a měl by být instalován na místech bez nadměrného prachu, korozivních plynů a vlhkosti. Pro zajištění trvalé spolehlivosti a výkonu se doporučují pravidelné kontroly.
